A segurança elétrica é essencial tanto em residências quanto em ambientes industriais. Um dos componentes mais importantes para proteger pessoas, equipamentos e instalações contra sobrecargas e curto-circuitos é o disjuntor.

Apesar de pequeno, esse dispositivo desempenha um papel crucial na prevenção de acidentes e na manutenção da eficiência do sistema elétrico.

No mercado, existem diversos tipos de disjuntores, cada um projetado para aplicações específicas, desde mini disjuntores residenciais até modelos industriais de alta capacidade.

Além disso, novas tecnologias permitem dispositivos inteligentes e conectados, proporcionando mais controle e segurança.

Neste artigo, você vai descobrir tudo sobre os disjuntores: como funcionam, quais os tipos disponíveis, critérios para escolher o modelo ideal, aplicações em diferentes ambientes e dicas de manutenção e segurança.

Se você é profissional da área elétrica, engenheiro, arquiteto ou simplesmente quer entender melhor como proteger sua casa ou projeto, este guia completo vai te ajudar a tomar decisões mais seguras e inteligentes.

Tipos de Disjuntores

Os disjuntores são dispositivos essenciais para a proteção de instalações elétricas, e entender os diferentes tipos disponíveis é fundamental para escolher a solução ideal para cada ambiente.

Eles podem ser classificados de acordo com sua aplicação, capacidade de corrente e características técnicas.

1. Disjuntores Residenciais

Projetados para proteger circuitos domésticos, os disjuntores residenciais são normalmente compactos e fáceis de instalar. Entre os modelos mais comuns estão:

• Mini disjuntores (MCB): São usados em residências para proteger circuitos individuais, como iluminação e tomadas. Desarmam automaticamente em caso de sobrecarga ou curto-circuito.
• Disjuntores DR (diferencial residual): Além de proteger contra sobrecarga e curto-circuito, detectam fugas de corrente à terra, aumentando a segurança contra choques elétricos.

Esses disjuntores são ideais para garantir a proteção de equipamentos domésticos e a segurança da família, prevenindo acidentes elétricos.

2. Disjuntores Industriais

Projetados para aplicações mais robustas, os disjuntores industriais suportam altas correntes e condições mais severas. Alguns exemplos incluem:

• Disjuntores moldados (MCCB): Usados em indústrias, fábricas e grandes instalações comerciais. Podem suportar correntes elevadas e possuem ajuste de disparo, permitindo configuração conforme a necessidade do sistema.
• Disjuntores a vácuo e a óleo: Encontrados em subestações e sistemas de média tensão, oferecem proteção contra curtos e sobrecargas em redes de alta potência.

3. Disjuntores de Curva Característica

Cada disjuntor possui uma curva característica que indica a rapidez com que ele desarma em função da corrente elétrica:

• Curva B: Ideal para circuitos residenciais e iluminação. Desarma rapidamente em curtos, mas tolera pequenas sobrecargas temporárias.
• Curva C: Mais comum em instalações comerciais e industriais leves. Equilibram proteção e tolerância a correntes de partida de motores.
• Curva D: Usada em motores e cargas de alta corrente de partida. Proporciona maior tolerância, evitando desligamentos desnecessários.

4. Disjuntores Inteligentes

Com a evolução da tecnologia, já existem disjuntores conectados e inteligentes que permitem monitoramento remoto, programação e integração com sistemas de automação.

Eles são ideais para projetos residenciais modernos e indústrias que buscam controle avançado e economia de energia.

Critérios Para Escolher o Disjuntor Ideal

Escolher o disjuntor correto é fundamental para garantir a segurança e a eficiência da instalação elétrica, seja em uma residência, comércio ou indústria.

A escolha inadequada pode resultar em desarmes frequentes, queima de equipamentos ou até acidentes elétricos. Por isso, é importante avaliar alguns critérios essenciais antes de decidir qual modelo utilizar.

1. Corrente Nominal

A corrente nominal (ou corrente de operação contínua) indica a quantidade máxima de corrente que o disjuntor pode conduzir sem desarmar. Para escolher corretamente:

• Calcule a corrente total do circuito ou da carga que será protegida.
• Adicione uma margem de segurança, considerando variações momentâneas de consumo.
• Escolha um disjuntor com corrente nominal próxima ao valor calculado para evitar desarmes desnecessários ou proteção insuficiente.

2. Tensão Nominal

O disjuntor deve ser compatível com a tensão da rede elétrica:

• Para residências, normalmente são usados disjuntores de 127V ou 220V.
• Em indústrias, pode haver necessidade de disjuntores de média tensão, dependendo do equipamento ou do sistema elétrico.

A compatibilidade com a tensão garante funcionamento seguro e evita danos ao disjuntor e à instalação.

3. Tipo de Curva

Cada disjuntor possui uma curva característica de disparo, que determina a rapidez com que ele desarma em caso de sobrecarga ou curto-circuito. Escolher a curva adequada depende do tipo de carga:

• Curva B: Indicada para iluminação e pequenos eletrodomésticos.
• Curva C: Adequada para circuitos com motores de pequeno e médio porte.
• Curva D: Ideal para equipamentos com alta corrente de partida, como grandes motores e compressores.

4. Capacidade de Interrupção

A capacidade de interrupção, medida em kiloampères (kA), indica a corrente máxima que o disjuntor consegue interromper sem se danificar.

É importante que esta capacidade seja igual ou superior à corrente de curto-circuito prevista no ponto da instalação.

5. Número de Polos

O número de polos define quantos condutores o disjuntor protege simultaneamente:

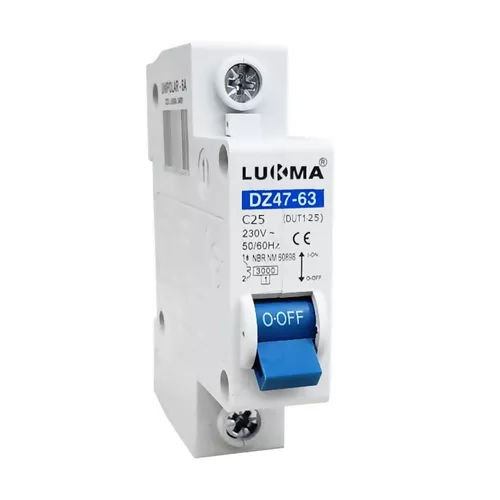

• Unipolar: Protege apenas um condutor, usado em circuitos monofásicos.

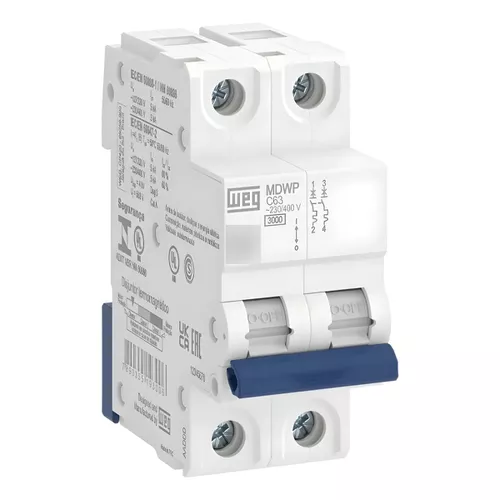

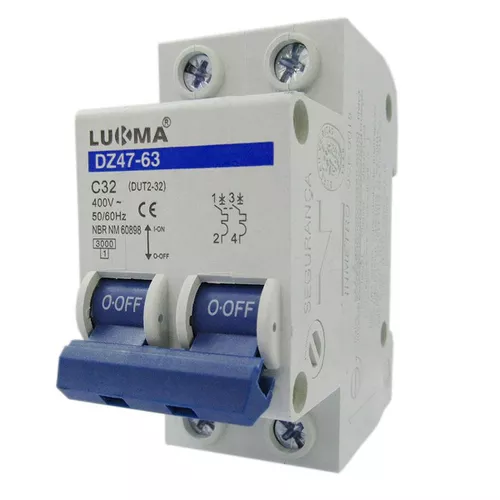

• Bipolar: Protege dois condutores, ideal para circuitos monofásicos com fase e neutro.

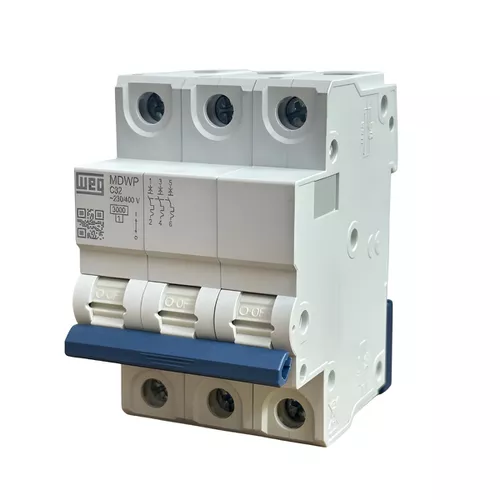

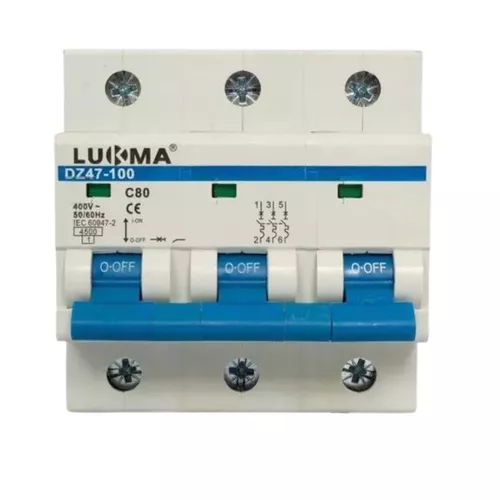

• Tripolar ou Tetrapolar: Usados em sistemas trifásicos e industriais, garantindo proteção completa da rede.

6. Recursos Adicionais

Alguns disjuntores oferecem funções extras que podem ser úteis, como:

• Proteção contra fugas à terra (disjuntores DR ou diferencial residual).
• Disjuntores com bloqueio ou trava de segurança.
• Modelos inteligentes, que permitem monitoramento remoto e integração com automação.

Escolher o disjuntor ideal significa combinar todos esses critérios: corrente, tensão, curva, capacidade de interrupção, número de polos e funcionalidades extras.

Dessa forma, é possível garantir proteção eficiente, evitar falhas e aumentar a durabilidade dos equipamentos elétricos.

Instalação e Manutenção

A instalação correta e a manutenção periódica dos disjuntores são etapas fundamentais para garantir o bom funcionamento do sistema elétrico e a segurança de todos os usuários.

Mesmo o disjuntor mais avançado pode falhar se for instalado de forma inadequada ou sem o devido cuidado técnico.

1. Instalação Correta: o Papel do Profissional Qualificado

A instalação de disjuntores deve ser feita exclusivamente por profissionaishabilitados, como eletricistas ou engenheiros elétricos, seguindo as normas da ABNT NBR 5410 (instalações elétricas de baixa tensão).

Uma instalação correta envolve:

• Dimensionamento dos condutores: escolher fios e cabos com bitola compatível à corrente elétrica do circuito.
• Fixação adequada no quadro de distribuição: o disjuntor deve estar firmemente encaixado nos trilhos DIN e conectado aos barramentos de forma segura.
• Identificação dos circuitos: cada disjuntor precisa ser identificado com o circuito que protege (iluminação, tomadas, chuveiro, ar-condicionado etc.), facilitando manutenções futuras.
• Verificação da compatibilidade: garantir que o disjuntor escolhido seja adequado à tensão, corrente e curva de disparo do circuito.

Erros na instalação, como ligações frouxas, uso de disjuntores subdimensionados ou ausência de aterramento, podem causar superaquecimento, mau contato e até incêndios elétricos.

2. Cuidados Durante a Instalação

Mesmo em instalações simples, alguns cuidados são indispensáveis:

• Desligar a energia geral antes de manusear o quadro de disjuntores.
• Usar equipamentos de proteção individual (EPIs), como luvas isolantes, óculos e ferramentas com cabo isolado.
• Evitar sobrecarga no quadro de distribuição, respeitando o limite de disjuntores que o barramento suporta.
• Garantir o aterramento adequado, essencial para a proteção contra choques e descargas elétricas.

3. Manutenção Preventiva: Evite Surpresas

Os disjuntores não exigem manutenção constante, mas inspeções periódicas são essenciais para assegurar sua eficiência. Com o tempo, o calor, a umidade e as vibrações podem comprometer o desempenho do equipamento.

Recomenda-se:

• Verificar o aperto dos contatos elétricos, evitando aquecimentos e maus contatos.
• Inspecionar visualmente o disjuntor e o quadro de distribuição, buscando sinais de desgaste, oxidação ou deformação.
• Testar o funcionamento do disjuntor periodicamente, acionando-o manualmente para garantir que o mecanismo de disparo não esteja travado.
• Substituir disjuntores antigos ou danificados, especialmente em sistemas que apresentam desarmes frequentes sem causa aparente.

4. Quando Trocar o Disjuntor

Alguns sinais indicam que é hora de substituir o disjuntor:

• O disjuntor não desarma mais, mesmo em situações de sobrecarga.
• Há aquecimento anormal no corpo do disjuntor.
• O equipamento apresenta trincas, cheiros de queimado ou desgaste visível.
• Ampliação do sistema elétrico, exigindo disjuntores de maior capacidade.

Substituir um disjuntor danificado é uma questão de segurança e prevenção, o custo é baixo comparado aos prejuízos que um curto-circuito pode causar.

5. Segurança e Confiabilidade a Longo Prazo

Seguir boas práticas de instalação e manutenção não apenas garante a segurança das pessoas, mas também aumenta a vida útil dos equipamentos elétricos e reduz o risco de falhas.

Com a escolha correta e uma manutenção adequada, os disjuntores se tornam aliados confiáveis na proteção de residências, comércios e indústrias.

Disjuntores em Diferentes Aplicações

Os disjuntores estão presentes em praticamente todos os sistemas elétricos, desde instalações residenciais simples até complexos industriais e infraestruturas de grande porte.

Apesar de cumprirem a mesma função básica (proteger contra sobrecarga e curto-circuito), sua aplicação varia conforme o tipo de ambiente, tensão e demanda de energia.

Entender essas diferenças é essencial para escolher o modelo certo e garantir a máxima segurança e eficiência.

1. Disjuntores Residenciais

Nas residências, o principal objetivo do disjuntor é proteger pessoas e equipamentos domésticos.

Eles são responsáveis por interromper o circuito quando ocorre uma sobrecarga (uso simultâneo de muitos aparelhos) ou um curto-circuito.

Características principais:

• Normalmente de baixa tensão (127V ou 220V).
• Corrente nominal entre 6A e 63A, dependendo do circuito.
• Modelos mais comuns: disjuntores termomagnéticos (para proteção geral) e disjuntores diferenciais residuais, DR (para evitar choques elétricos).
• Aplicações típicas: iluminação, tomadas, chuveiro, ar-condicionado e eletrodomésticos.

Exemplo:
Um disjuntor de 25A é indicado para um circuito de chuveiro elétrico de 5500W, enquanto um de 10A pode proteger o circuito de iluminação de um quarto.

2. Disjuntores Comerciais

Em comércios, lojas e escritórios, o consumo de energia é mais elevado e os circuitos são mais complexos.

Aqui, o foco é na distribuição equilibrada da carga elétrica e na continuidade da operação, já que uma falha elétrica pode afetar diretamente as atividades do negócio.

Características principais:

• Correntes entre 63A e 250A, dependendo da carga total.
• Necessidade de disjuntores modulares e seccionáveis, que facilitam a manutenção.
• Em alguns casos, uso de disjuntores caixa moldada (MCCB) para quadros principais.
• Devem ser instalados quadros bem ventilados e dimensionados, com espaço para expansão futura.

3. Disjuntores Industriais

Nas indústrias, os disjuntores são peças críticas da infraestrutura elétrica.

Eles protegem máquinas, motores, transformadores e painéis de automação, sistemas que exigem alto desempenho e capacidade de resposta rápida a falhas.

Características principais:

• Correntes nominais que podem ultrapassar 1600A.
• Disjuntores caixa moldada (MCCB) ou abertos (ACB), que permitem ajustes finos de corrente e tempo de disparo.
• Necessidade de coordenação e seletividade, garantindo que apenas o circuito defeituoso seja desligado.
• Alta durabilidade, projetados para ciclos de operação intensos e condições severas.

Exemplo:
Em um motor industrial, o disjuntor precisa suportar a corrente de partida (que pode ser 5 a 7 vezes a corrente nominal) sem desarmar indevidamente.

4. Disjuntores Automotivos e em Sistemas Específicos

Além das aplicações convencionais, existem disjuntores para usos especiais:

• Automotivos: protegem circuitos de veículos, ônibus e caminhões. São compactos e resistentes a vibrações.
• Fotovoltaicos (solar): projetados para correntes contínuas (DC), suportando altas temperaturas e inversões de polaridade.
• Marítimos: resistentes à umidade e salinidade, usados em embarcações e plataformas.
• Data centers: utilizam disjuntores inteligentes que permitem monitoramento remoto e comunicação com sistemas de gestão de energia.

5. Comparativo Rápido das Aplicações

Ambiente	Tensão típica	Corrente	Tipo de disjuntor mais usado	Função principal
Residencial	127V – 220V	6A a 63A	Termomagnético / DR	Proteção básica e segurança
Comercial	220V – 380V	63A a 250A	Modular / MCCB	Distribuição e continuidade
Industrial	380V – 690V	250A a 1600A+	MCCB / ACB	Alta performance e seletividade
Especial	DC ou AC	Variável	Automotivo, solar, marítimo	Proteção específica por ambiente

6. A Escolha Correta Garante Desempenho e Segurança

Cada ambiente demanda um tipo de disjuntor com características técnicas específicas, projetadas para atender às condições elétricas e operacionais.

Usar o modelo incorreto pode causar falhas prematuras, disparos falsos e riscos à segurança. Por isso, é essencial contar com a orientação de um engenheiro elétrico ou profissional especializado na hora de especificar o equipamento.

Problemas Comuns e Como Evitá-los

Mesmo quando corretamente dimensionados e instalados, disjuntores residenciais e industriais estão sujeitos a falhas, desgastes ou uso inadequado.

Identificar os problemas mais frequentes e saber como preveni-los é essencial para manter o sistema elétrico seguro, eficiente e duradouro.

Muitos desses problemas têm origem em práticas simples de instalação ou manutenção que, se negligenciadas, podem resultar em sérios riscos à segurança e em prejuízos materiais significativos.

Abaixo, listamos os principais problemas encontrados e as melhores formas de evitá-los.

1. Disjuntor Desarmando com Frequência

Um dos sinais mais comuns de irregularidade é o disjuntor desarmar repetidamente.

Isso pode indicar:

• Sobrecarga elétrica — quando há mais aparelhos ligados do que o circuito suporta;
• Curto-circuito — geralmente causado por fios desencapados, conexões malfeitas ou falha em algum equipamento;
• Falha no próprio disjuntor — desgaste interno, oxidação ou componente danificado.

Como evitar:

Faça uma verificação do consumo de energia do circuito e redistribua as cargas, se necessário.

Sempre utilize disjuntores dimensionados conforme o cálculo da instalação (bitola do cabo x corrente nominal). Em casos persistentes, chame um profissional qualificado para avaliar a fiação e o estado do disjuntor.

2. Disjuntor Esquentando em Excesso

O aquecimento é outro alerta importante. Um disjuntor não deve apresentar temperatura elevada constante, pois isso pode indicar problemas de conexão ou sobrecarga.

Causas comuns incluem:

• Parafusos frouxos nos terminais;
• Condutores subdimensionados;
• Oxidação dos contatos internos;
• Falta de ventilação no quadro elétrico.

Como evitar:

Verifique periodicamente o aperto dos terminais e as condições dos cabos. Caso o aquecimento persista, substitua o disjuntor, o calor constante degrada os materiais internos, reduzindo sua vida útil e comprometendo a segurança.

3. Escolha Incorreta do Tipo ou Capacidade

Cada circuito exige um disjuntor com características específicas, de acordo com o tipo de carga (resistiva, indutiva ou mista).

Um erro comum é instalar um modelo com corrente nominal superior ao necessário, acreditando que isso evita desarmes, quando, na verdade, elimina a função de proteção.

Como evitar:

Consulte as tabelas de dimensionamento da ABNT NBR 5410 ou um engenheiro eletricista antes de definir o disjuntor. Escolher o modelo correto (B, C ou D, no caso de disjuntores termomagnéticos) garante que ele atue com precisão e segurança diante de sobrecargas e curtos.

4. Falta de Manutenção Preventiva

Assim como outros componentes elétricos, disjuntores também exigem manutenção periódica. Poeira, vibrações e variações de temperatura podem comprometer os contatos e o isolamento, resultando em falhas ao longo do tempo.

Como evitar:

• Faça inspeções visuais a cada 6 meses, especialmente em ambientes industriais;
• Limpe o painel elétrico e mantenha o local seco e ventilado;
• Teste o funcionamento dos disjuntores diferenciais (DR/DDR) regularmente;
• Substitua imediatamente qualquer disjuntor que apresente sinais de desgaste, trinca ou aquecimento anormal.

5. Uso Indevido ou Instalação Amadora

Um dos maiores riscos em instalações elétricas é o improviso. Ligar vários circuitos em um único disjuntor, fazer “gambiarras” com extensões ou instalar o equipamento sem o devido conhecimento técnico pode gerar acidentes graves.

Como evitar:

Sempre conte com profissionais qualificados para realizar instalações e manutenções. Eles seguem as normas da ABNT e garantem o correto dimensionamento, isolamento e fixação dos dispositivos.

6. Oxidação e Envelhecimento dos Componentes

Com o tempo, a umidade e o calor excessivo podem provocar oxidação dos terminais metálicos e deterioração do plástico do disjuntor. Isso compromete a condução elétrica e aumenta o risco de falhas.

Como evitar:

• Instale o quadro elétrico em local protegido contra umidade e vapores;
• Utilize caixas com vedação adequada (IP54 ou superior) em áreas externas;
• Substitua disjuntores antigos periodicamente, especialmente em residências com mais de 10 anos sem revisão elétrica.

7. Falta de Coordenação Entre Disjuntores

Em sistemas com vários disjuntores (por exemplo, um geral e outros para circuitos setoriais), é importante que exista coordenação e seletividade. Caso contrário, um curto em um circuito pode desligar toda a instalação.

Como evitar:

Defina corretamente as curvas de disparo e as capacidades de interrupção de cada disjuntor. A coordenação adequada garante que apenas o disjuntor diretamente afetado atue, mantendo os demais circuitos operando normalmente.

A maioria dos problemas com disjuntores pode ser evitada com boas práticas de instalação, inspeção periódica e escolha adequada do equipamento.

Ignorar pequenos sinais, como aquecimento, desarmes constantes ou ruídos, pode resultar em falhas maiores e comprometer a segurança do sistema elétrico.

Investir em disjuntores de qualidade, certificados e instalados por profissionais é o caminho mais seguro para garantir proteção, durabilidade e tranquilidade em qualquer tipo de instalação.

Os disjuntores são elementos essenciais em qualquer sistema elétrico, seja residencial, comercial ou industrial.

São eles que garantem a segurança das instalações, protegem equipamentos e evitam acidentes, atuando de forma automática diante de curtos-circuitos, sobrecargas ou falhas na rede.

Como vimos ao longo deste artigo, compreender os tipos de disjuntores, seus critériosde escolha, a importância da instalação correta e as boas práticas de manutenção é fundamental para assegurar o desempenho e a longevidade de toda a instalação elétrica.

Além disso, estar atento às normas de segurança e utilizar equipamentos certificados e de qualidade reconhecida é o que diferencia um sistema eficiente de um potencial risco.

Em projetos industriais e residenciais modernos, os disjuntores também acompanham a evolução tecnológica, com modelos modulares, inteligentes e com proteção diferencial que tornam o controle elétrico mais seguro e prático.

No fim, o disjuntor certo não é apenas uma questão técnica, mas uma decisão de segurança, economia e confiança. Investir em um produto de alta performance significa proteger o que realmente importa: pessoas, equipamentos e patrimônio.

Na Broketto, você encontra uma linha completa de disjuntores residenciais e industriais das melhores marcas do mercado, como WEG e Lukma, sempre com garantia de procedência, orientação técnica e o melhor custo-benefício.
