No cenário industrial moderno, a segurança e a continuidade operacional são essenciais. E no coração de qualquer sistema produtivo, os plugues e tomadas industriais desempenham um papel fundamental.

São muito mais do que simples pontos de energia; são componentes críticos que garantem que máquinas e equipamentos funcionem de forma ininterrupta e, acima de tudo, segura.

Contudo, com a variedade de tipos, especificações e normas, escolher os conectores industriais corretos pode parecer um desafio, gerando dúvidas sobre qual acessório é o mais adequado para cada aplicação específica.

Neste artigo, desvendaremos os mistérios por trás desses componentes vitais, fornecendo o conhecimento necessário para que você faça escolhas assertivas, minimizando riscos e otimizando suas operações.

A Dupla Essencial da Operação Industrial: Por Que Plugues e Tomadas Certos São Cruciais?

Em qualquer ambiente industrial, onde máquinas e equipamentos operam continuamente e sob altas cargas, a segurança e a eficiência são pilares inegociáveis.

E, muitas vezes, os elementos mais básicos, porém fundamentais, para garantir essa realidade são os plugues e tomadas industriais.

Eles formam o sistema que conecta a energia vital à sua produção, permitindo que cada máquina funcione sem interrupções e, mais importante, sem colocar em risco a equipe e o processo.

Muitos podem pensar que um plugue e uma tomada são apenas conectores, mas a verdade é que os plugues e tomadas industriais são uma categoria à parte, com características e funcionalidades que os distinguem drasticamente das versões domésticas.

Enquanto os conectores residenciais são projetados para o uso cotidiano de aparelhos de menor potência, os industriais são desenvolvidos para suportar tensões e correntes muito maiores, inerentes ao maquinário pesado e às exigências de um parque fabril.

A importância de escolher o par de conectores correto vai além da simples funcionalidade. Um sistema de conexão inadequado pode levar a uma série de problemas graves:

• Acidentes Elétricos: Conexões inadequadas ou componentes de baixa qualidade em plugues ou tomadas são portas de entrada para curtos-circuitos, sobrecargas e até incêndios, colocando em risco a vida dos colaboradores.
• Falhas de Produção: Equipamentos parados devido a um plugue ou tomada defeituosa resultam em perdas significativas de tempo e dinheiro, afetando toda a cadeia produtiva. A manutenção rápida e fácil que os plugues e tomadas industriais de qualidade proporcionam é um diferencial crucial para evitar essas paralisações.
• Perdas de Equipamento: Tensões ou correntes incompatíveis, ou a falta de um encaixe preciso entre plugue e tomada, podem danificar irremediavelmente máquinas caras, gerando prejuízos vultosos para a empresa.

É vital entender que a escolha desses acessórios não é uma tarefa trivial; ela é uma responsabilidade que impacta diretamente o bem-estar de suas equipes e a continuidade de suas operações.

A padronização e as normas regulamentadoras não existem por acaso; elas são diretrizes que, quando seguidas, garantem a segurança do sistema elétrico e protegem seus investimentos.

Portanto, investir em produtos de qualidade e com as especificações corretas não é um custo, mas um investimento estratégico na segurança e na produtividade de sua indústria.

Desvendando a Tomada Industrial: Características Essenciais e Variações Técnicas

No universo da eletricidade industrial, a tomada não é apenas um ponto de conexão; ela é um componente de engenharia projetado para suportar os rigores e as altas exigências do maquinário pesado.

A compreensão de suas especificações é vital para garantir a conformidade com as normas, a segurança operacional e a longevidade dos equipamentos.

O que Distingue uma Tomada Industrial?

Diferentemente das suas contrapartes domésticas, as tomadas industriais são construídas para um propósito muito mais robusto.

Elas são projetadas para suportar tensões ecorrentes significativamente maiores, essenciais para o funcionamento contínuo de máquinas e equipamentos de grande porte.

Uma de suas características fundamentais é o encaixe de pressão, por intercambialidade, que assegura uma conexão firme e confiável.

O material de fabricação também é um diferencial crucial. Usualmente, essas tomadas são feitas de termoplásticos ABS, conhecidos por sua alta resistência a impactos. Isso é vital para evitar acidentes, falhas e perdas de produção em ambientes muitas vezes agressivos.

Além disso, a composição livre de halogênio é uma medida de segurança importante: em casos de superaquecimento, esse material não libera gases inflamáveis, minimizando riscos de incêndio e toxicidade.

O material deve ser em termoplástico ABS, resistente a impactos, garantindo mais segurança e evitando acidentes, falhas ou prejuízos na produção. Além disso, precisa ser livre de halogênio, para não liberar gases tóxicos ou inflamáveis em caso de aquecimento.

Outro aspecto mandatório é a necessidade de mostrar visualmente suas especificações técnicas, conforme exigido pelas normas.

Essa clareza visual é um pilar da segurança, permitindo uma identificação rápida e precisa das capacidades do componente.

Adicionalmente, as tomadas industriais são concebidas para uma rápida e fácil manutenção, um detalhe que se traduz em menos tempo de inatividade das máquinas, protegendo a produtividade da sua linha.

Variações Essenciais: Pinos, Cores e Proteção

A diversidade das tomadas industriais reside em suas especificações, que são adaptadas para as mais variadas necessidades e níveis de segurança:

1 – Quantidade de Pinos

A configuração dos pinos determina o tipo de conexão e a natureza da corrente elétrica. As mais comuns são:

• 2P+T: Dois pinos de fase e um de terra.
  • 3P+T: Três pinos de fase e um de terra, ideais para sistemas trifásicos.
  • 3P+T+N: Três pinos de fase, um de terra e um pino neutro, oferecendo ainda mais opções de ligação.
  • Para correntes elevadas (63A ou 125A), é comum a presença de um pino piloto, que assegura o encaixe correto do plugue antes de energizar, adicionando uma camada extra de segurança.

2 – Cores e Tensões

A cor da tomada e do plugue não é um mero detalhe estético; é um padrão de segurança internacional que indica a faixa de tensão nominal máxima suportada.

Essa padronização visual é crucial para evitar erros e garantir que um equipamento não seja conectado a uma tensão incompatível. As principais cores e suas respectivas faixas de tensão são:

• Amarelo: 100 a 130V
  • Azul: 200 a 250V (muito comum em aplicações até 230V)

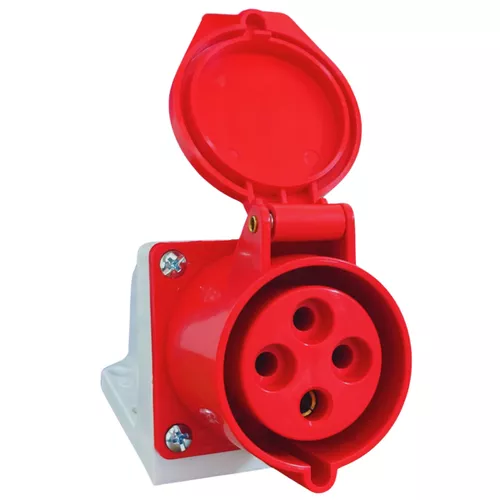

  • Vermelho: 380 a 480V (frequente para correntes de até 400V)
  • Preto: 500 a 690V

A padronização é tão rigorosa que os pinos são projetados para se encaixarem apenas em tomadas com a mesma tensão, o que evita conexões incorretas, reduz o risco de acidentes elétricos e protege os equipamentos.

3 – Tamanho e Corrente Nominal

O tamanho físico dos plugues e tomadas também varia de acordo com a corrente nominal que suportam.

Componentes para correntes maiores tendem a ser fisicamente maiores, reforçando a relação entre dimensão e capacidade de carga.

4 – Tampas de Proteção e Grau IP

A proteção contra elementos externos é fundamental em ambientes industriais.

As tampas protegem as tomadas quando não estão em uso, prevenindo o acúmulo de partículas e líquidos.

O grau de proteção (IP – Ingress Protection) é o indicador que quantifica essa capacidade de vedação. Por exemplo:

• IP44: A tampa atua como uma sobreposição, oferecendo proteção básica contra jatos d’água e objetos sólidos maiores que 1mm.
  • IP67: Oferece uma vedação superior, muitas vezes com um anel de borracha, prevenindo a penetração de poeira e imersão temporária em água.

O índice IP indica em que ambiente o componente pode ou não ser exposto, sendo crucial para a durabilidade e segurança em condições adversas.

5 – Tomadas com Bloqueio Mecânico

Uma solução avançada de segurança, essas tomadas são projetadas para ligar e desligar máquinas específicas e críticas para a operação.

Sua característica distintiva é a proteção por cadeado, garantindo que apenas funcionários autorizados possam acessá-las. Podem ser de embutir ou de sobreposição e, frequentemente, contam com uma chave para desligamento de energia, podendo até incorporar um disjuntor para maior controle. Sua aplicação é vasta, indo de painéis de tomadas a paredes e robôs de canteiros.

Aprofundar-se nessas características é o primeiro passo para uma escolha consciente, que alinhe as necessidades da sua operação com os mais altos padrões de segurança e desempenho.

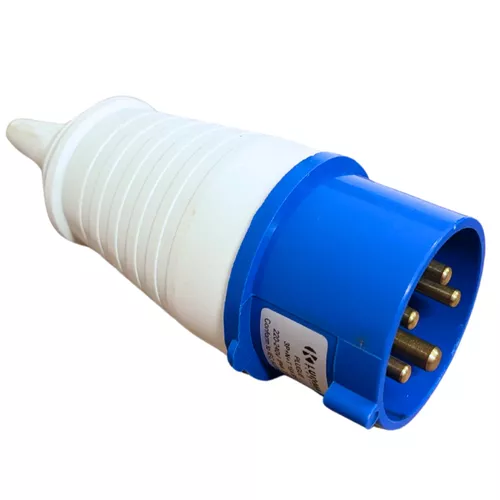

Plugues Industriais: Características e Aplicações

Os plugues industriais são os responsáveis por levar a energia da tomada até o equipamento.

Seu design robusto, normalmente fabricado em termoplásticos resistentes a impactos e livre de halogênio, garante que a conexão seja segura mesmo em ambientes agressivos e de alta demanda.

Sendo a parte “macho” da conexão, é o plugue que possui os pinos que se encaixam nos furos da tomada “fêmea”, estabelecendo a continuidade elétrica.

Para garantir a escolha correta e a segurança na operação, é fundamental compreender as características e variações dos plugues:

1 – Tipos de Plugue

Assim como as tomadas, os plugues industriais apresentam diferentes formatos para se adaptar às necessidades de instalação e manuseio.

Podem ser retos, ideais para espaços onde o cabo sai diretamente sem ângulos, ou angulares, que são úteis em situações onde o espaço é limitado ou para evitar que o cabo se dobre excessivamente.

Alguns modelos são equipados com alça de extração, que facilita a desconexão segura, evitando o puxar pelo cabo e, consequentemente, danos à fiação interna e ao próprio plugue.

2 – Número de Pinos e Compatibilidade

A quantidade de pinos no plugue deve corresponder exatamente à configuração da tomada.

As opções mais comuns incluem plugues de 3 pinos (2P+T), 4 pinos (3P+T) e 5 pinos (3P+T+N), variando conforme a necessidade de fase, neutro e terra. A compatibilidade é essencial para um encaixe perfeito e seguro.

3 – Material e Grau de Proteção (IP)

Os plugues industriais são fabricados com materiais de alta resistência, como o termoplástico ABS, que conferem durabilidade e suportam as condições desafiadoras da indústria.

O Grau de Proteção (IP) também se aplica aos plugues, indicando seu nível de resistência contra a entrada de poeira e água.

Um plugue IP67, por exemplo, é vedado contra poeira e pode suportar imersão temporária em água, sendo ideal para ambientes úmidos ou com jatos de limpeza.

4 – Padrão de Cores e Tensões

A cor do plugue é um indicador visual padronizado de sua tensão nominal máxima, funcionando como um importante dispositivo de segurança.

É imprescindível que a cor do plugue corresponda à cor da tomada onde será conectado. Por exemplo, um plugue azul é para sistemas de 200 a 250V, enquanto um vermelho é para 380 a 480V.

Essa padronização evita erros de conexão que poderiam causar danos graves aos equipamentos e acidentes elétricos.

5 – Importância do Plugue Correto

Utilizar o plugue adequado, que corresponda às especificações da tomada e do equipamento, é fundamental para a prevenção de aquecimento excessivo, mau contato e outros riscos elétricos.

Um plugue inadequado pode levar a arcos elétricos, curtos-circuitos e, em casos mais graves, a incêndios. A segurança do sistema elétrico industrial depende da integridade e compatibilidade de todos os seus componentes.

6 – Aplicações Típicas

Os plugues industriais são amplamente utilizados em diversas situações, como na conexão de máquinas móveis que precisam ser frequentemente ligadas e desligadas em diferentes pontos, em painéis elétricos para facilitar a manutenção ou troca de módulos, e na montagem de extensões industriais, que necessitam de robustez e segurança para transportar energia por grandes distâncias ou em condições severas.

A seleção cuidadosa do plugue industrial, alinhada às características da tomada e às demandas do ambiente, é um passo crucial para garantir uma operação elétrica eficiente e, acima de tudo, segura.

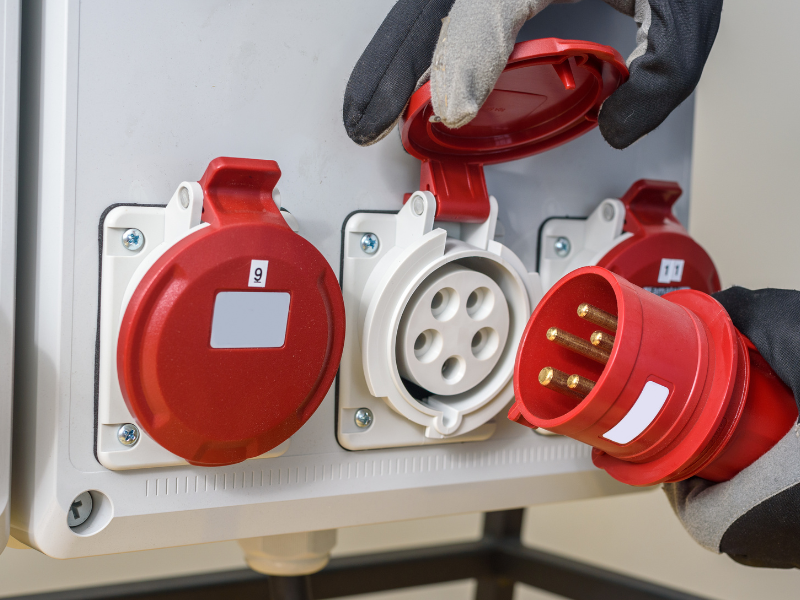

Escolhendo o Conjunto Plugue e Tomada Industrial Correto: Um Guia Passo a Passo para Sua Decisão

A escolha do par plugue e tomada industrial não é uma tarefa trivial; ela é uma decisão que afeta diretamente a segurança dos operadores, a vida útil dos equipamentos e a continuidade da sua produção.

Considerando a complexidade dos ambientes industriais, é fundamental analisar diversos fatores antes de realizar a compra.

Aqui está um guia prático com os principais pontos a serem considerados, garantindo que você faça a escolha mais acertada para ambos os componentes.

1. Corrente Nominal: A Capacidade de Carga é Prioridade

O primeiro e um dos mais importantes critérios para o conjunto plugue e tomada é a corrente nominal que será utilizada pelo equipamento. Como os documentos indicam, existem pares de plugues e tomadas industriais de 16A, 32A ou 63A, por exemplo. Certificar-se de que ambos os componentes suportam a corrente exigida pela máquina é crucial para evitar sobrecargas e falhas.

2. Tensão Nominal e Padronização de Cores: Segurança Visual

A tensão é um fator crítico para o par plugue e tomada, e a indústria padronizou cores para indicar as faixas de tensão, o que é uma medida de segurança fundamental para evitar erros.

As cores indicam diferentes faixas de tensão, o que é essencial para prevenir falhas e proteger os aparelhos contra danos, como queima por voltagem incorreta. As cores e suas respectivas tensões são:

• Amarelo: 100 a 130V
• Azul: 200 a 250V (muito comum em aplicações até 230V)
• Vermelho: 380 a 480V (frequente para correntes de até 400V)
• Preto: 500 a 690V

É imprescindível que a cor do plugue corresponda à cor da tomada onde será conectado. A fabricação desses componentes é inteligente: um plugue projetado para uma determinada tensão não encaixará em uma tomada de tensão diferente, protegendo assim seus equipamentos e prevenindo acidentes elétricos.

3. Número de Pinos e Posição Horária: Compatibilidade Essencial

A quantidade de pinos do par plugue e tomada deve ser compatível com o sistema elétrico e o tipo de equipamento.

A posição horária do pino terra também é crucial e deve ser idêntica em ambos os componentes para garantir o encaixe correto e a segurança do aterramento.

As configurações comuns incluem plugues e tomadas de 3 pinos (2P+T), 4 pinos (3P+T) e 5 pinos (3P+T+N), variando conforme a necessidade de fase, neutro e terra. Para correntes mais altas (63A ou 125A), a presença de um pinopiloto assegura que o encaixe do plugue ocorra antes da energização, adicionando uma camada extra de segurança.

4. Grau de Proteção (IP): Resiliência ao Ambiente

O ambiente industrial pode ser desafiador, com poeira, umidade e até jatos d’água. O Grau IP (Ingress Protection) indica a capacidade do conjunto plugue e tomada de resistir à penetração de sólidos e líquidos.

O grau de proteção (IP) é um fator essencial, pois determina os tipos de ambientes aos quais o componente pode ser exposto com segurança.

• IP44: Proteção contra objetos sólidos maiores que 1mm e respingos d’água.
• IP67: Proteção total contra poeira e imersão temporária em água (até 1 metro por 30 minutos), com vedação por anel de borracha.

Escolha o IP adequado para o nível de exposição que ambos os componentes terão em sua instalação. É vital que o IP do plugue e da tomada sejam compatíveis para que a proteção seja eficaz.

5. Forma de Aplicação: Onde e Como Será Instalado?

A forma de aplicação do conjunto plugue e tomada também é um critério de escolha fundamental, adaptando-se às necessidades específicas de instalação:

• Plugues Móveis e Tomadas Móveis: Flexíveis, para uso em extensões ou equipamentos que precisam ser deslocados.

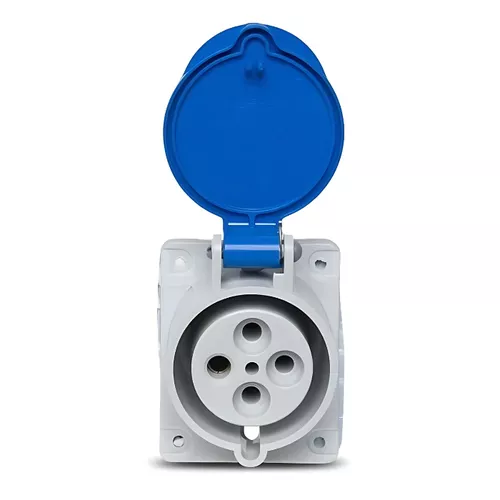

• Tomadas de Embutir (e plugues correspondentes): Para instalação em painéis ou caixas, conferindo um acabamento mais integrado e protegido.

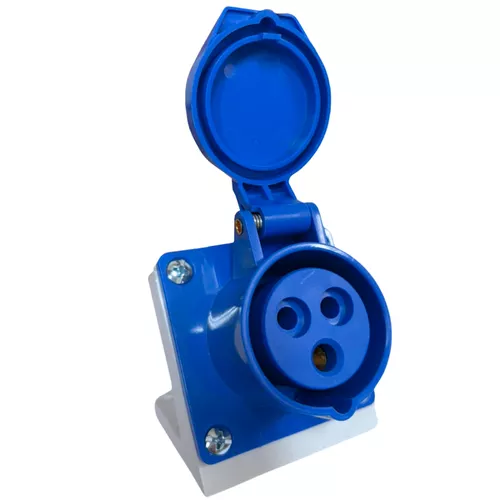

• Tomadas de Sobrepor (e plugues correspondentes): Montadas diretamente na superfície de paredes ou estruturas, ideais para instalações rápidas ou em locais onde o embutimento não é viável.

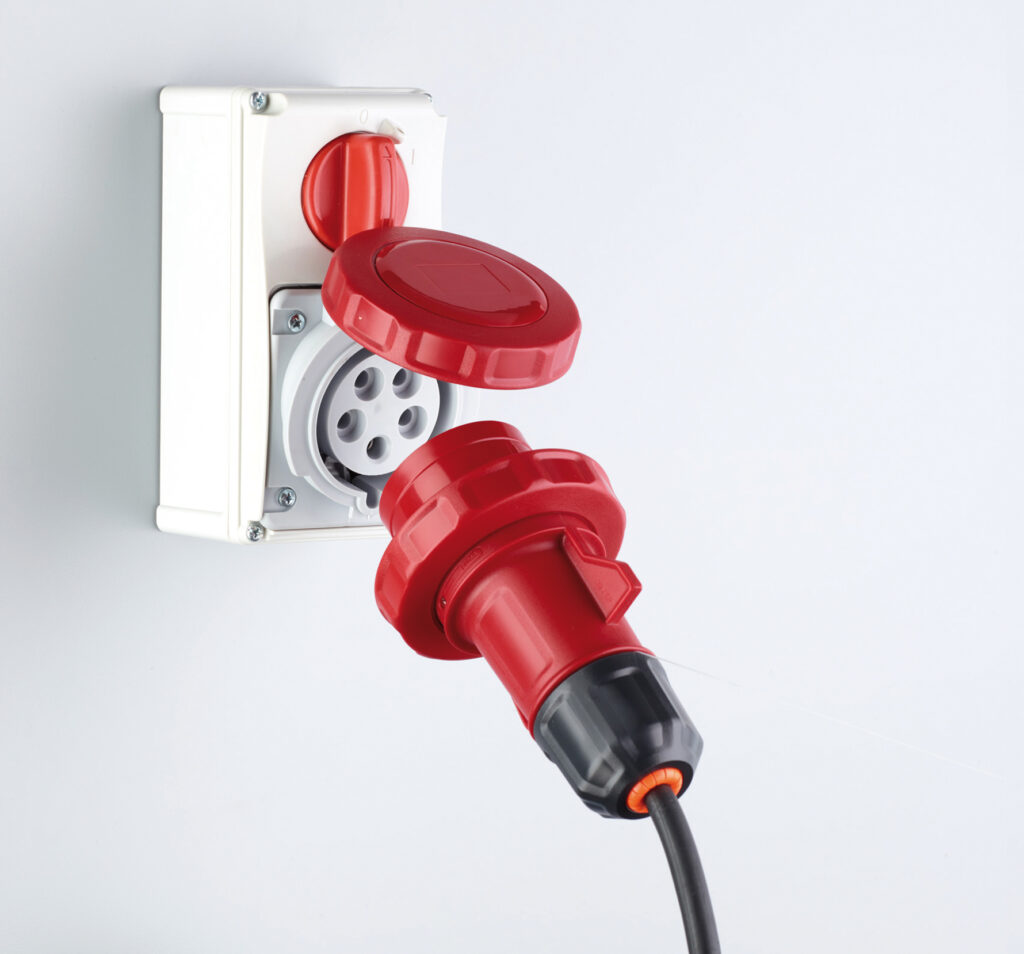

• Conjuntos com Bloqueio Mecânico: Essenciais para máquinas específicas e vitais. Nesses sistemas, a tomada possui um mecanismo de bloqueio, frequentemente acionado por cadeado, que impede a remoção do plugue por pessoas não autorizadas, ou permite o desligamento da energia antes da desconexão. Podem ser de embutir ou de sobreposição e, frequentemente, contam com uma chave para desligamento de energia, podendo até incorporar um disjuntor para maior controle. Sua aplicação é vasta, indo de painéis de tomadas a paredes ou robôs de canteiros.

6. Frequência e Grau de Resistência (Material): Durabilidade e Confiança

Embora menos visíveis, a frequência (geralmente 50Hz ou 60Hz) e o grau de resistência do material são importantes para ambos os componentes do par.

Plugues e tomadas industriais devem ser fabricados com materiais de alta qualidade, como o termoplástico ABS, que oferecem alta resistência a impactos e são livres de halogênio, prevenindo a liberação de gases inflamáveis em caso de superaquecimento e garantindo durabilidade.

Consultoria Profissional: O Passo Inevitável para a Segurança

A complexidade das instalações elétricas industriais exige expertise. A escolha de conectores que suportem altas tensões e correntes e que estejam em conformidade com as normas é crucial para a segurança do sistema e dos dispositivos.

Em instalações elétricas industriais, contar com a orientação de um profissional qualificado é essencial.

Um eletricista ou engenheiro elétrico experiente saberá avaliar as particularidades do sistema, assegurando conformidade com as normas de segurança e máxima eficiência no funcionamento.

Analise cuidadosamente todos esses requisitos de instalação. A decisão pelo melhor conector é um balanço entre a necessidade técnica e o custo-benefício, sempre priorizando a qualidade e a segurança.
