A segurança elétrica é um dos pilares fundamentais em qualquer instalação residencial, comercial ou industrial.

Em um sistema elétrico bem projetado, os dispositivos de proteção têm um papel essencial na prevenção de acidentes graves, como choques elétricos e incêndios.

Entre esses dispositivos, o disjuntor diferencial residual, ou simplesmente disjuntor DR, se destaca por sua capacidade de salvar vidas ao detectar fugas de corrente que podem colocar as pessoas em risco.

Neste artigo, você vai entender em detalhes o que é um disjuntor DR, como ele funciona, qual sua diferença em relação a outros disjuntores, onde e quando utilizá-lo, e como escolher o modelo ideal para sua instalação.

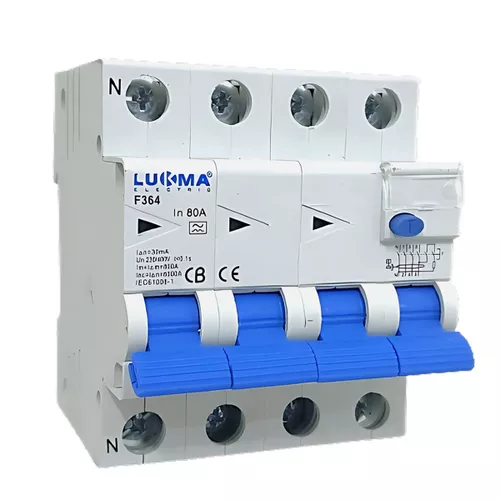

O que é um Disjuntor DR?

O disjuntor DR é um dispositivo de proteção que tem como principal função desligar automaticamente o circuito elétrico sempre que detectar uma fuga de corrente para a terra. A sigla “DR” significa Dispositivo Diferencial Residual.

Essa fuga de corrente pode acontecer, por exemplo, quando uma pessoa toca em um fio energizado ou em um equipamento com defeito, e parte da corrente elétrica passa pelo seu corpo para a terra.

O disjuntor DR detecta essa diferença de corrente entre os condutores de fase e neutro, e ao identificar um desvio superior ao permitido, desarma o circuito quase que instantaneamente.

Como o Disjuntor DR funciona?

O funcionamento do DR se baseia no princípio da diferença entre as correntes que entram e saem de um circuito. Em condições normais, a corrente que sai pela fase deve ser igual à corrente que retorna pelo neutro.

Se houver uma diferença significativa entre essas correntes, isso indica uma fuga de corrente, possivelmente através de uma pessoa ou para a carcaça de um equipamento.

Quando essa diferença atinge um valor igual ou superior à corrente de disparo do DR (normalmente 30 mA para uso residencial), o dispositivo atua, desligando o circuito em milésimos de segundo.

Qual a Diferença entre Disjuntor Comum e o Disjuntor DR?

Em instalações elétricas, é comum surgirem dúvidas sobre os diferentes tipos de dispositivos de proteção, especialmente quando se trata de disjuntores.

Embora ambos sejam dispositivos de proteção, disjuntor comum e DR têm funções diferentes e complementares.

Muitos acreditam que um único tipo de disjuntor seja suficiente para proteger toda a instalação, mas isso não é verdade. Cada dispositivo tem uma função específica e atua de forma complementar para garantir a segurança do sistema.

Disjuntor Comum:

• Protege contra sobrecarga (quando muitos aparelhos estão ligados no mesmo circuito) e curto-circuito (contato direto entre fase e neutro ou fase e fase).
• Atua ao detectar um aumento anormal da corrente elétrica.
• Não identifica fugas de corrente para a terra.

Disjuntor DR:

• Protege contra choques elétricos e fugas de corrente.
• Atua mesmo quando a corrente está dentro dos limites normais, mas parte dela está se perdendo para a terra.
• Não substitui o disjuntor comum; eles devem ser usados juntos.

Embora sejam chamados genericamente de disjuntores, o disjuntor comum e o disjuntor DR são dispositivos com funções distintas, que devem ser usados em conjunto para garantir uma proteção completa.

Enquanto o disjuntor comum atua em casos de sobrecarga e curto-circuito, protegendo a instalação e os equipamentos, o DR é o guardião da vida humana, interrompendo o fornecimento de energia ao menor sinal de fuga de corrente perigosa.

A combinação dos dois em um projeto elétrico moderno não é apenas uma escolha inteligente, mas uma exigência das normas técnicas e uma medida essencial para preservar vidas.

Quando e Onde Usar o DR?

De acordo com a NBR 5410, norma técnica brasileira que regula instalações elétricas de baixa tensão, o uso do DR é obrigatório em diversas situações. Locais onde o uso do DR é exigido:

• Banheiros;
• Cozinhas;
• Áreas de serviço;
• Áreas externas (jardins, garagens, varandas);
• Ambientes com pisos laváveis ou expostos à água.

Esses locais apresentam maior risco de contato com água e, consequentemente, maior probabilidade de choques elétricos.

Além dessas normas, existem outras recomendações para o uso de DR, confira:

• Tomadas de uso geral e de uso específico (para máquinas de lavar, por exemplo).
• Instalações com crianças ou idosos.
• Circuitos que alimentam equipamentos portáteis.

Mesmo quando não obrigatório por norma, o uso do DR é altamente recomendado para aumentar o nível de segurança da instalação.

Como Escolher o Disjuntor DR Adequado?

Escolher o disjuntor DR correto é uma etapa crucial na hora de projetar ou atualizar uma instalação elétrica.

Uma escolha inadequada pode comprometer tanto a segurança quanto a eficiência do sistema, deixando usuários vulneráveis a choques elétricos ou causando desarmes indevidos.

Por isso, é fundamental entender os principais critérios técnicos que devem ser considerados, como a corrente nominal, a sensibilidade do dispositivo, o número de polos e o tipo de aplicação.

A seguir, detalhamos os pontos essenciais que você deve observar para selecionar o modelo mais adequado ao seu ambiente e necessidade.

1. Corrente Nominal (In):
   • Representa a corrente máxima que o DR suporta sem desarmar.
   • Modelos comuns: 25A, 40A, 63A.
   • Deve ser compatível com a corrente do circuito ou igual à do disjuntor que o protege.
2. Sensibilidade (corrente de disparo):
   • Para uso residencial, o padrão é 30 mA (miliamperes).
   • Em ambientes industriais ou com máquinas, pode-se usar 100 mA ou mais, dependendo da aplicação.

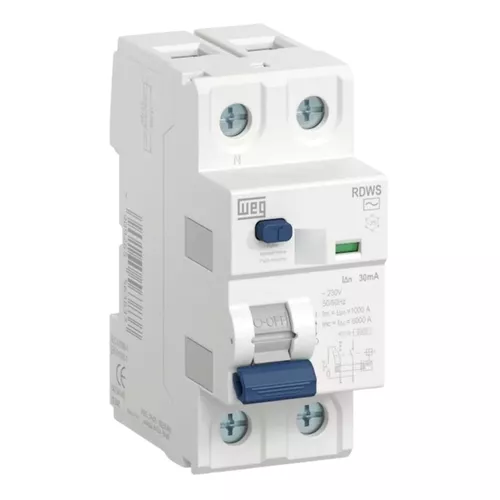

3. Número de polos:
   • Bipolar: para redes monofásicas (fase e neutro).
   • Tripolar: para redes bifásicas (duas fases e neutro).
   • Tetrapolar: para redes trifásicas.
4. Tipo de curva e classe:
   • Classe AC: para correntes alternadas puras.
   • Classe A: para correntes alternadas com componente pulsado (uso em eletrodomésticos com eletrônica embarcada).

A escolha correta do disjuntor DR vai além de simplesmente adquirir um modelo de 30 mA e instalá-lo no quadro de distribuição.

É preciso analisar cuidadosamente o tipo de rede elétrica, o ambiente em que será utilizado e a corrente que o circuito irá demandar.

Ao seguir os critérios técnicos apresentados, você garante que o DR atuará de forma eficaz em caso de falhas, protegendo não apenas os equipamentos, mas, acima de tudo, a vida das pessoas.

Na dúvida, sempre conte com a orientação de um eletricista qualificado para garantir uma instalação segura e conforme as normas vigentes.

Disjuntor DR e Disjuntor: Eles Trabalham Juntos?

Sim. O disjuntor DR não substitui o disjuntor comum. Pelo contrário, os dois dispositivos devem trabalhar em conjunto para garantir uma proteção completa. Como funciona a proteção conjunta?

• O disjuntor comum protege contra sobrecarga e curto-circuito.
• O DR protege contra fuga de corrente e choque elétrico.

Em um quadro de distribuição, o DR deve estar instalado após o disjuntor geral, protegendo os circuitos sensíveis.

Esquema simplificado:

Rede -> Disjuntor Geral -> DR -> Disjuntores dos Circuitos

Instalação Correta do Disjuntor DR: Boas Práticas e Erros Comuns

Mais do que simplesmente escolher um disjuntor DR adequado, é fundamental garantir que ele seja instalado corretamente.

Um DR mal instalado pode não apenas deixar de proteger os usuários, como também causar desarmes falsos, falhas na atuação ou até risco de queima do equipamento.

Conhecer as boas práticas e evitar erros comuns é essencial para garantir a eficácia do sistema de proteção diferencial.

Boas práticas na instalação do DR:

• Posicionamento no quadro elétrico:
  O DR deve ser instalado após o disjuntor geral e antes dos disjuntores dos circuitos terminais. Isso garante que ele proteja todos os pontos do circuito que estiverem sob risco de fuga de corrente.
• Separação de neutros:
  Um dos erros mais comuns é compartilhar o neutro entre circuitos diferentes protegidos por DRs distintos. Isso compromete a leitura da corrente de retorno, causando desarmes indevidos. Cada DR deve proteger fase(s) e neutro de maneira isolada.
• Aterramento adequado:
  O DR é um complemento à proteção, mas não substitui o aterramento. Para que ele funcione corretamente, é indispensável que a instalação possua um sistema de aterramento eficiente e dentro das normas técnicas.
• Conexões firmes e bem isoladas:
  Terminais frouxos ou mal apertados podem gerar aquecimento, mau contato e até impedir a atuação do DR em situações críticas.
• Uso de barramentos e acessórios apropriados:
  Evite improvisações. Utilize barramentos próprios para DRs e disjuntores, com dimensionamento correto para a corrente nominal.

Seguir essas recomendações evita problemas como desarmes frequentes, atuação incorreta do DR ou até sua queima prematura.

A instalação do disjuntor DR deve sempre ser feita por um profissional capacitado, com conhecimento das normas e boas práticas. Um dispositivo de proteção só cumpre sua função quando está corretamente dimensionado e corretamente instalado.

Manutenção e Diagnóstico do Disjuntor DR: Como Garantir seu Funcionamento Correto?

Instalar um disjuntor DR é apenas o primeiro passo para garantir a segurança elétrica de uma instalação.

Para que esse dispositivo continue atuando de forma confiável ao longo do tempo, é essencial realizar verificações periódicas e saber identificar sinais de funcionamento anormal.

Um DR que não atua quando necessário, ou que desarma com frequência sem motivo aparente, pode indicar falhas tanto no equipamento quanto na instalação elétrica.

A seguir, entenda como testar o DR corretamente e o que pode estar por trás de desarmes inesperados.

Como Testar o DR Corretamente?

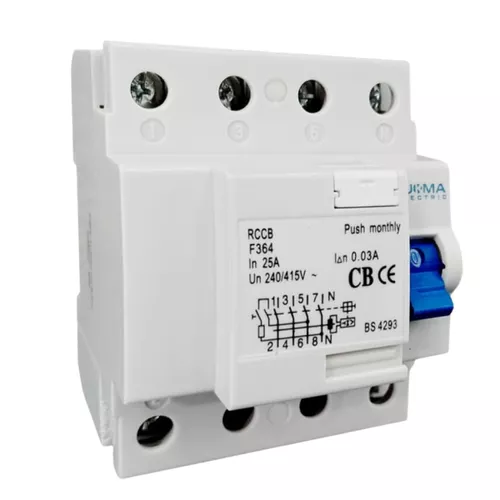

Todos os DRs possuem um botão de teste, geralmente identificado pela letra “T”, que simula uma fuga de corrente para verificar se o mecanismo está funcionando adequadamente.

Esse teste não depende de qualquer anomalia real na rede elétrica, sendo uma forma segura e prática de validar a atuação do dispositivo.

Passo a passo para testar:

• Com o sistema energizado, pressione o botão “T”.
• O DR deve desarmar imediatamente, interrompendo o fornecimento de energia do circuito protegido.
• Se o DR não desarmar, isso indica uma falha no mecanismo interno, e o equipamento deve ser substituído imediatamente.

Frequência recomendada:

• Realize o teste pelo menos uma vez por mês, ou conforme orientações do fabricante.
• Em ambientes com alta umidade, o teste frequente é ainda mais importante, devido ao risco aumentado de corrosão e falhas mecânicas.

Testar o DR regularmente é uma prática simples, mas muitas vezes negligenciada, que pode fazer a diferença entre uma proteção eficaz e um risco oculto.

Por Que o Disjuntor DR Pode Desarmar Sozinho?

Um comportamento comum que gera dúvidas entre os usuários é o desarme espontâneo do disjuntor DR, mesmo quando aparentemente tudo está funcionando bem.

Isso geralmente não significa que o DR está com defeito, mas sim que ele está cumprindo seu papel: detectar uma fuga de corrente na instalação. Possíveis causas de desarmes involuntários:

• Equipamentos com vazamentos de corrente: eletrodomésticos com problemas de isolamento, como chuveiros, geladeiras ou máquinas de lavar, podem apresentar pequenos desvios de corrente que ultrapassam o limite de sensibilidade do DR (geralmente 30 mA).
• Fiações danificadas ou mal isoladas: cabos desencapados, emendados de forma inadequada ou expostos à umidade podem causar fuga de corrente para a terra.
• Tomadas ou extensões com falhas: conexões frouxas, oxidação ou presença de umidade em pontos de energia também são fontes comuns de fuga.
• Infiltrações e tubulações metálicas: a presença de água em eletrodutos ou contato com superfícies condutivas aterradas pode fechar caminhos inesperados para a corrente elétrica.

Quando o DR desarma frequentemente, é essencial não ignorar o sinal. O ideal é contar com um eletricista qualificado para realizar medições e testes com equipamentos adequados, identificando a origem da fuga e garantindo a correção do problema.

Conectando Manutenção e Segurança

A manutenção preventiva e o acompanhamento do desempenho do disjuntor DR são tão importantes quanto sua instalação.

Testar regularmente e entender as causas de desarmes permite não apenas evitar riscos elétricos graves, mas também manter o sistema funcionando de forma estável e confiável.

O DR é um equipamento de segurança, e como tal, deve ser tratado com atenção e responsabilidade contínua.

O disjuntor DR é um dos dispositivos mais importantes quando se trata de proteger vidas em instalações elétricas. Ao detectar e interromper fugas de corrente, ele previne choques elétricos que poderiam ser fatais.

Apesar de ser frequentemente negligenciado em projetos antigos, seu uso hoje é obrigatório em várias situações e altamente recomendado em todas as demais. Saber quando usá-lo, como instalá-lo e como testá-lo faz toda a diferença para garantir uma instalação segura e eficiente.

Se você ainda não conta com esse tipo de proteção em casa ou na sua empresa, consulte um eletricista de confiança e atualize sua instalação conforme as normas. Sua segurança e da sua família agradecem.
