Em um mundo cada vez mais dependente de eletrônicos, a proteção das instalações elétricas é essencial para evitar prejuízos e garantir a segurança dos equipamentos e das pessoas.

Uma das principais ameaças à integridade dos sistemas elétricos é o surto elétrico, causado principalmente por raios ou picos de tensão na rede. Para se proteger contra esses eventos, existe um dispositivo essencial: o DPS (Dispositivo de Proteção contra Surtos).

Neste artigo, você vai entender o que é um DPS, as diferenças entre os modelos de fase e neutro, como escolher o modelo adequado e a forma correta de instalá-los. Com essas informações, será possível tomar decisões mais seguras e proteger melhor seus equipamentos e instalações.

O Que é um DPS (Dispositivo de Proteção contra Surtos)?

O DPS é um dispositivo desenvolvido para proteger as instalações elétricas e os equipamentos contra surtos de tensão transitórios. Esses surtos podem ser provocados por:

• Descargas atmosféricas (raios);
• Operações na rede de distribuição de energia;
• Manobras em sistemas elétricos industriais;
• Partida ou parada de motores de grande porte.

Esses eventos podem causar elevações momentâneas de tensão na rede, com duração de microssegundos a milissegundos, mas com potência suficiente para danificar eletrônicos sensíveis como TVs, roteadores, computadores, geladeiras, sistemas de automação residencial, entre outros.

Como o DPS atua?

Quando ocorre um surto de tensão (como aqueles provocados por descargas atmosféricas ou manobras na rede elétrica), a tensão ultrapassa o nível suportado pelos aparelhos eletrônicos e sistemas de distribuição. O DPS entra em ação ao detectar esse excesso de tensão.

Sua função é conduzir rapidamente o surto para o sistema de aterramento, desviando-o do caminho dos equipamentos e prevenindo danos. Isso acontece em milésimos de segundo, impedindo que a energia excedente atinja os circuitos internos dos dispositivos conectados.

É importante destacar que o DPS não elimina o surto, mas redireciona sua energia de forma segura para a terra. Essa atuação é essencial para a proteção de eletrônicos sensíveis, que podem ser danificados mesmo por variações mínimas de tensão.

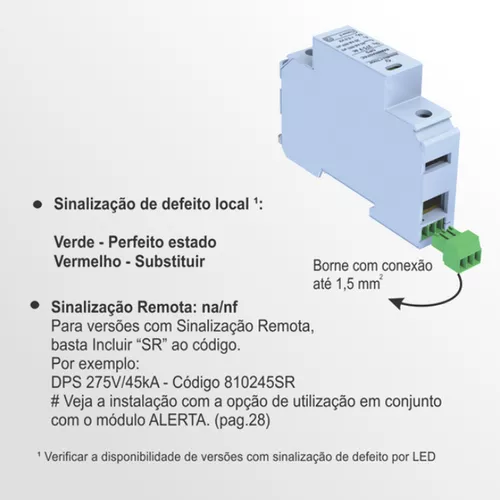

Além disso, o DPS se restabelece automaticamente após o surto, estando pronto para uma nova atuação, desde que ainda esteja íntegro. Modelos com indicadores visuais facilitam a verificação do estado do dispositivo, permitindo trocas preventivas em caso de desgaste.

Por Que os Surtos São Perigosos Mesmo em Baixa Tensão?

Quando se fala em surto elétrico, muitas pessoas imaginam apenas grandes descargas atmosféricas ou situações em que os equipamentos queimam instantaneamente.

No entanto, a maioria dos surtos que ocorrem em residências e comércios são de baixa energia, e mesmo assim, podem ser extremamente prejudiciais.

Esses surtos de baixa intensidade ocorrem diariamente e passam despercebidos, provocados por:

• Manobras na rede da concessionária (ligar/desligar transformadores).
• Ligação e desligamento de motores (geladeiras, condicionadores de ar, bombas).
• Trovoadas à distância que geram indução eletromagnética.
• Interferência de redes vizinhas.

Apesar de serem breves (durando apenas microssegundos), esses surtos acumulam desgaste nos circuitos internos de equipamentos eletrônicos sensíveis, como:

• TVs modernas e home theaters;
• Computadores e roteadores;
• Sistemas de automação residencial;
• Equipamentos de áudio, vídeo e segurança;
• Máquinas industriais com controle digital.

O resultado disso é um fenômeno chamado de “envelhecimento prematuro eletrônico”. O equipamento não queima na hora, mas sua vida útil é drasticamente reduzida. É como se estivesse operando sob estresse constante.

Outro ponto crítico é que os filtros de linha comuns não protegem contra esse tipo desurto. Apenas os DPS, quando corretamente dimensionados e conectados ao sistema de aterramento, são capazes de desviar esse excesso de energia de forma eficaz.

Além disso, os surtos também podem causar falhas aleatórias em sistemas digitais, como reinicializações, perda de sinal, travamentos, que muitas vezes são confundidos com defeitos do próprio aparelho.

Em resumo: mesmo os surtos invisíveis e recorrentes são prejudiciais. E é por isso que o DPS não deve ser visto como um acessório opcional, mas como parte fundamental de qualquer instalação elétrica segura e moderna.

Diferença entre DPS de Fase e DPS de Neutro

Em uma instalação elétrica, os condutores mais comuns são as fases, o neutro e o terra. O surto pode atingir qualquer um desses caminhos, por isso é importante compreender qual tipo de DPS utilizar em cada situação.

As diferenças entre os DPS de fase e de neutro dizem respeito à forma como eles atuam e à origem do surto que eles devem conter. Confira abaixo uma análise que dizemos das características de cada um:

DPS de Fase:

• Instalado entre fase e terra;
• Atua desviando os surtos que chegam pelas fases da rede elétrica, o caminho mais comum dos surtos;
• Fundamental em qualquer sistema, pois a maioria dos surtos vem por esse caminho.
• Protege a maioria dos aparelhos conectados às fases

DPS de Neutro:

• Instalado entre neutro e terra;
• Atua quando há sobretensão entre neutro e terra, o que pode ocorrer em casos de rompimento do neutro ou defeitos na rede da concessionária;
• Essencial em sistemas trifásicos ou em regiões com instabilidade de tensão.

Resumo das diferenças:

A distinção entre os dois tipos de DPS não é apenas técnica, ela influencia diretamente na efetividade da proteção da instalação elétrica.

Escolher apenas um tipo pode deixar lacunas na proteção, especialmente em ambientes com oscilações frequentes.

Veja abaixo uma tabela ilustrativa, para entender melhor as características e diferenças do DPS de fase e o DPS de neutro:

Característica	DPS de Fase	DPS de Neutro
Ligação	Fase – Terra	Neutro – Terra
Função	Desviar surtos da rede	Proteger contra sobretensão no neutro
Uso	Sempre necessário	Recomendado em certas condições

Embora o DPS de fase seja indispensável, o DPS de neutro complementa a proteção, evitando danos causados por falhas no equilíbrio da tensão elétrica.

Em ambientes com sensibilidade elevada ou oscilações frequentes, a instalação dos dois tipos oferece a proteção mais completa e segura.

Quando Usar Cada Tipo de DPS?

Cada instalação elétrica possui características específicas que determinam qual tipo de DPS deve ser utilizado.

O número de fases, a presença de neutro e o tipo de carga conectada são fatores que influenciam essa escolha. A seguir, explicamos como adaptar o uso dos DPS às configurações mais comuns de rede:

Em redes monofásicas (127V ou 220V):

• 1 DPS entre fase e terra.
• 1 DPS entre neutro e terra (recomendado).

Em redes bifásicas (220V):

• 2 DPS entre cada fase e terra.
• 1 DPS entre neutro e terra (se houver neutro).

Em redes trifásicas (220/380V):

• 3 DPS, um para cada fase.
• 1 DPS entre neutro e terra.

Atenção! O uso do DPS no neutro é especialmente importante quando:

• Há equipamentos muito sensíveis;
• A rede da concessionária é instável;
• O aterramento é compartilhado ou mal dimensionado.

O uso do DPS deve ser planejado com base na topologia da rede e no nível de criticidade da carga.

Mesmo quando não obrigatório, o DPS de neutro pode ser a diferença entre o funcionamento contínuo dos equipamentos ou uma falha irreversível. Em dúvida, opte pela proteção completa para que não haja problemas. Lembre-se que a prevenção é sempre o melhor caminho a se percorrer.

Como Dimensionar e Escolher o DPS Correto

Os DPS são classificados de acordo com a sua capacidade de suportar e desviar correntes de surto. Esses parâmetros são definidos pelas normas técnicas, como aIEC 61643-1 e a NBR 5410.

Classes de Proteção:

Os DPS são classificados em três classes (ou tipos), de acordo com a intensidade do surto que conseguem suportar e a posição que ocupam na instalação elétrica.

Escolher a classe correta é essencial para garantir proteção eficaz em todos os níveis do sistema. Confira as características das três classes abaixo:

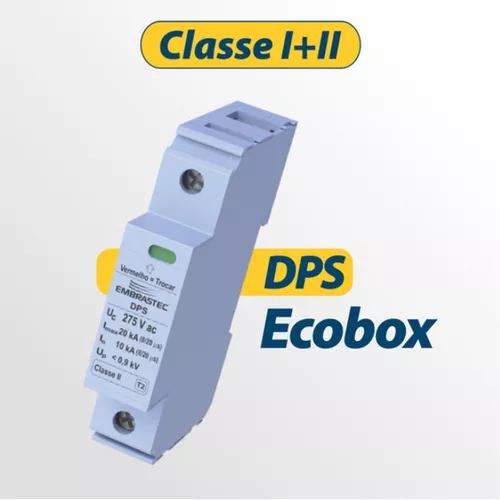

• Classe I (Tipo 1):
  • Uso em locais com risco de descargas diretas de raios.
  • Corrente de surto: até 50kA.
• Classe II (Tipo 2):
  • Uso em quadros principais de distribuição.
  • Corrente de surto: entre 5kA e 20kA.
• Classe III (Tipo 3):
  • Proteção fina, instalada próxima ao equipamento.
  • Corrente de surto: menor que 5kA.

Uma instalação segura normalmente combina as três classes de proteção, formando uma barreira em camadas contra surtos.

Essa abordagem aumenta significativamente a confiabilidade do sistema elétrico e protege desde os circuitos principais até os aparelhos mais sensíveis.

Outros fatores importantes:

Além da classe de proteção, existem parâmetros técnicos que devem ser analisados ao escolher o DPS correto para a sua aplicação. Ignorar esses fatores pode comprometer o desempenho do dispositivo.

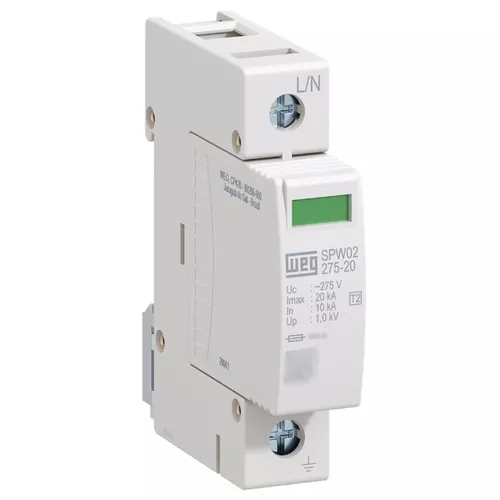

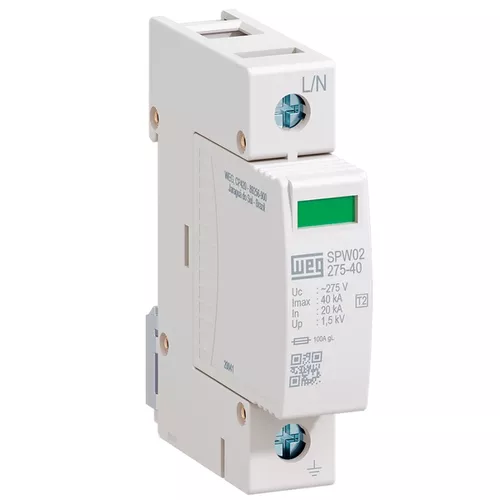

• Tensão nominal (Uc): deve ser igual ou superior à tensão da rede.
• Corrente de descarga (In): escolha um valor adequado ao nível de proteção desejado.
• Tecnologia de atuação: varistores, centelhadores ou combinações.

A escolha do DPS ideal vai além da tensão. Avaliar os parâmetros de corrente de descarga e a tecnologia de atuação garante que o dispositivo seja compatível com o ambiente e com os riscos elétricos reais.

Como Fazer a Instalação Correta do DPS

A eficácia do DPS depende tanto da sua qualidade quanto da forma como ele é instalado. Uma instalação incorreta pode anular totalmente sua função de proteção. Boas práticas de instalação:

• Proximidade ao quadro de distribuição: quanto mais próximo, menor o tempo de resposta.
• Condutores curtos e retos: reduz a impedância e aumenta a eficácia do desvio do surto.
• Ligação correta ao aterramento: o DPS deve ter uma conexão direta, firme e de baixa impedância com a barra de terra.
• Verificar polaridade e instruções do fabricante: muitos modelos indicam claramente as conexões de fase (L), neutro (N) e terra (PE).
• Instalação em paralelo: o DPS deve ser instalado em paralelo ao circuito, geralmente após o disjuntor geral, nunca em série.

Seguir essas orientações garante que o DPS atue de forma eficaz no momento do surto. Mesmo o melhor dispositivo perde sua função se for instalado de forma inadequada.

Importante: A instalação deve sempre ser feita por profissional qualificado, conforme exigências da NBR 5410.

Caso você não seja um profissional experiente e treinado, evite instalar o DPS sozinho, por ser um dispositivo que envolve a rede elétrica e pode causar danos materiais e físicos, a falta de conhecimento pode colocar sua vida e das pessoas a sua volta em risco. Além de comprometer toda a rede elétrica da residência.

Dicas Extras para Proteção Elétrica Total

Para garantir a sua proteção, temos dicas extras para dar. Fique atento, pois a proteção contra surtos deve fazer parte de um sistema integrado de segurança elétrica.

Por isso, é fundamental combinar o DPS com outros dispositivos que vão reforçar a segurança da sua rede elétrica. São eles:

• Disjuntores: protegem contra sobrecarga e curto-circuito.
• DR (Disjuntor Diferencial Residual): protege contra fugas de corrente e choques elétricos.
• Aterramento eficaz: fundamental para o DPS funcionar corretamente.
• Equipotencialização: interliga todas as partes condutivas da instalação para equalizar potenciais.

Com produtos de qualidade, e instalados por profissionais confiáveis, sua rede elétrica estará muito mais segura e pronta para ser utilizada. Fique sempre atento aos detalhes que você aprendeu durante a leitura desse texto e caso surja alguma dúvida, sempre procure ajuda especializada.

O DPS é um aliado indispensável na proteção de instalações elétricas contra surtos de tensão. Entender as diferenças entre o DPS de fase e o DPS de neutro permite escolher corretamente os dispositivos e garantir maior segurança para seus equipamentos.

Com a instalação adequada e o dimensionamento correto, o investimento em proteção pode evitar danos de grande porte e preservar o funcionamento de eletrônicos essenciais em residências, comércios e indústrias.

Se você quer evitar prejuízos e aumentar a vida útil dos seus equipamentos, instale DPS corretamente e mantenha sua instalação de acordo com as normas. Essa é uma decisão inteligente, preventiva e que protege o seu bolso.
