Escolher o disjuntor ideal é uma das decisões mais importantes em qualquer instalação elétrica, seja residencial, comercial ou industrial.

Esse pequeno componente tem uma grande responsabilidade: proteger o sistema contra sobrecargas, curtos-circuitos e possíveis incêndios.

Por isso, entender como ele funciona e quais critérios considerar na hora da escolha é essencial para garantir segurança, eficiência e durabilidade ao seu projeto.

Neste artigo, você vai descobrir os principais tipos de disjuntores, as diferenças entre aplicações residenciais e industriais, além de dicas práticas para dimensionar corretamente e evitar erros comuns na hora da compra e instalação.

O que é e para que serve um disjuntor

O disjuntor é um dispositivo essencial em qualquer sistema elétrico, projetado para proteger a instalação e os equipamentos conectados contra falhas como sobrecargas e curtos-circuitos.

Em outras palavras, ele atua como um “guarda-costas da eletricidade”, interrompendo automaticamente o fluxo de corrente quando detecta um problema que possa colocar em risco o sistema ou a segurança das pessoas.

Como ele funciona

O funcionamento do disjuntor é relativamente simples, mas extremamente eficaz. Ele é composto por um mecanismo interno que detecta o aumento anormal da corrente elétrica.

Quando isso acontece, o disjuntor desarma, ou seja, corta a passagem de energia, impedindo que os cabos aqueçam demais ou que ocorra um incêndio.

Após o disparo, o disjuntor pode ser reativado manualmente, diferente dos fusíveis que precisam ser substituídos toda vez que queimam. Isso torna o disjuntor um dispositivo reutilizável, prático e econômico.

Função de proteção

O papel principal do disjuntor é proteger:

• As pessoas, contra choques elétricos e riscos de incêndio;
• Os equipamentos, evitando que queimem por conta de picos de energia;
• A instalação elétrica, preservando os condutores e outros dispositivos do circuito.

Além disso, o disjuntor também pode ser usado como interruptor principal, permitindo desligar partes específicas da instalação para manutenção ou ajustes com segurança.

Um componente indispensável

Em qualquer projeto elétrico, seja em uma residência, uma loja ou uma indústria, o disjuntor é indispensável.

Ele garante confiabilidade e segurança, reduzindo prejuízos e prevenindo acidentes. Por isso, escolher o modelo correto e dimensioná-lo adequadamente é uma etapa fundamental no planejamento de qualquer instalação elétrica.

Tipos de disjuntores disponíveis no mercado

Existem diversos tipos de disjuntores no mercado, cada um desenvolvido para atender diferentes níveis de tensão, aplicações e necessidades de proteção.

Escolher o modelo correto é essencial para garantir segurança, eficiência e durabilidade da instalação elétrica. A seguir, conheça os principais tipos e suas características:

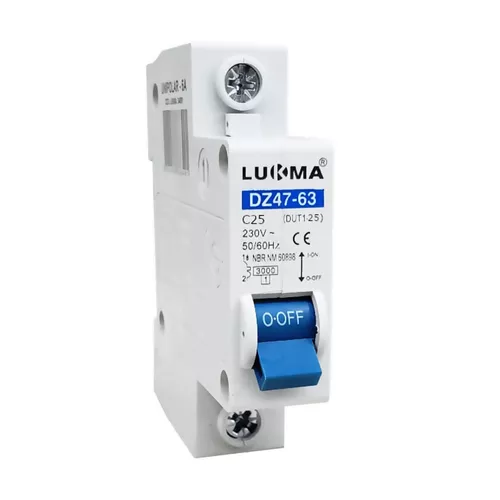

1. Disjuntor Termomagnético (ou padrão DIN)

É o tipo mais comum em instalações residenciais e comerciais. Ele combina dois mecanismos de proteção:

• Térmica, que atua contra sobrecargas (quando há aumento gradual da corrente elétrica).
• Magnética, que atua instantaneamente contra curtos-circuitos (quando há picos abruptos de corrente).

Aplicação: ideal para quadros de distribuição em casas, apartamentos, pequenos comércios e escritórios.

2. Disjuntor Diferencial Residual (DR ou IDR)

O disjuntor diferencial residual, também conhecido como DR ou IDR, tem a função de proteger as pessoas contra choques elétricos e correntes de fuga. Ele detecta quando há diferença entre a corrente que entra e a que sai do circuito, desarmando o sistema instantaneamente.

Aplicação: indicado para banheiros, cozinhas, áreas externas e locais úmidos, onde há maior risco de contato com eletricidade.

3. Disjuntor de Corrente Diferencial com Proteção Contra Sobrecarga (DDR)

É uma versão mais completa do DR, pois combina a proteção diferencial (contra choques elétricos) com proteção termomagnética (contra sobrecargas e curtos).
Ou seja, ele reúne em um único dispositivo as funções de um disjuntor termomagnético e de um DR.

Aplicação: ideal para quem busca segurança completa, tanto para os equipamentos quanto para as pessoas. Muito usado em residências modernas e pequenos empreendimentos.

4. Disjuntor Motor

Projetado especialmente para proteger motores elétricos trifásicos, o disjuntor motor atua contra sobrecarga, falta de fase e curtos-circuitos.

Ele garante que o motor seja desligado rapidamente em caso de falha, evitando danos ao equipamento e paradas prolongadas.

Aplicação: amplamente utilizado em ambientes industriais e maquinários.

5. Disjuntor Caixa Moldada (MCCB)

Este tipo de disjuntor é indicado para correntes mais elevadas, típicas de instalações industriais ou sistemas de grande porte.

Ele possui ajuste de corrente e tempo de disparo, oferecendo flexibilidade e proteção personalizada.

Aplicação: ideal para instalações industriais, comerciais de grande porte e painéis de distribuição.

6. Disjuntor a Ar e a Vácuo

Esses modelos são usados em sistemas de alta tensão e instalações elétricas complexas, como em subestações e grandes plantas industriais.

• O disjuntor a ar utiliza o ar como meio de extinção do arco elétrico.
• O disjuntor a vácuo, por sua vez, realiza essa extinção dentro de uma câmara a vácuo, garantindo maior durabilidade e eficiência.

Aplicação: indústrias, usinas, centros de distribuição e sistemas elétricos de alta potência.

7. Disjuntor em Caixa Aberta (ACB)

Usado em painéis principais de energia, o disjuntor em caixa aberta suporta altas correntes nominais e possui recursos avançados de monitoramento e controle.

É comum em sistemas onde a confiabilidade e a continuidade do fornecimento elétrico são essenciais.

Aplicação: hospitais, indústrias e prédios comerciais de grande porte.

A variedade de disjuntores disponíveis no mercado permite que cada instalação elétrica, seja residencial, comercial ou industrial, conte com a proteção adequada ao seu nível de demanda. O importante é identificar corretamente a necessidade de proteção e seguir as normas técnicas para garantir o funcionamento seguro e eficiente do sistema.

Como identificar o disjuntor correto para sua instalação

Escolher o disjuntor correto é uma das decisões mais importantes em qualquer instalação elétrica, seja residencial, comercial ou industrial.

Um disjuntor mal dimensionado pode causar falhas constantes, riscos de superaquecimento e até incêndios, enquanto o modelo ideal garante segurança, eficiência e durabilidade para todo o sistema.

Abaixo, explicamos como identificar o disjuntor mais adequado para cada tipo de aplicação, passo a passo:

1. Avalie a potência total da instalação

O primeiro passo é calcular a potência total (em watts) dos equipamentos e circuitos que serão protegidos.

Com esse valor, é possível converter para corrente elétrica (em amperes) usando a fórmula:

Corrente (A) = Potência (W) / Tensão (V)

Esse cálculo permite determinar qual deve ser a capacidade nominal do disjuntor (por exemplo, 10A, 16A, 20A, 32A etc.).

• Um disjuntor com corrente nominal menor que o necessário pode desarmar constantemente.
• Um disjuntor superdimensionado pode não proteger adequadamente os fios e equipamentos.

Dica: sempre considere uma margem de segurança e siga as recomendações das normas da ABNT NBR 5410.

2. Verifique o tipo de circuito

Cada circuito da instalação tem uma característica própria, e isso influencia na escolha do disjuntor. Veja alguns exemplos:

• Circuitos de iluminação: geralmente utilizam disjuntores de 10A ou 16A.
• Tomadas de uso geral: podem utilizar disjuntores de 16A a 20A.
• Equipamentos de maior potência (como chuveiros, ar-condicionado ou fornos elétricos): requerem disjuntores de 32A, 40A ou mais, dependendo da carga.

Dica: sempre separe os circuitos e use um disjuntor dedicado para cada um. Isso facilita a manutenção e aumenta a segurança.

3. Escolha o tipo de disjuntor certo para a aplicação

Como vimos anteriormente, existem diferentes tipos de disjuntores (termomagnético, DR, DDR, motor, caixa moldada, etc.).

A escolha deve considerar onde o disjuntor será instalado e qual tipo de proteção é necessária:

• Residências e pequenos comércios: disjuntores termomagnéticos e DR são os mais comuns.
• Ambientes industriais: costumam exigir disjuntores caixa moldada (MCCB) ou a vácuo, capazes de suportar altas correntes.
• Locais com risco de choque elétrico: use disjuntores diferenciais (DR ou DDR) para proteger pessoas.

4. Observe a curva de disparo

A curva de disparo indica como o disjuntor reage às variações de corrente, ou seja, quão rápido ele desarma diante de um pico elétrico.

As mais comuns são:

• Curva B: sensível, desarma rapidamente — ideal para circuitos de iluminação e residenciais.
• Curva C: padrão intermediário — usada em instalações com pequenas cargas indutivas, como motores domésticos.
• Curva D: suporta picos de corrente mais altos — ideal para motores industriais e grandes equipamentos.

Dica: escolher a curva errada pode causar desarmes frequentes ou falta de proteção em casos de falha.

5. Verifique a bitola dos cabos elétricos

O disjuntor e os cabos devem trabalhar em conjunto.

Se o disjuntor for mais forte do que o fio suporta, ele pode não desarmar a tempo em caso de sobrecarga, causando aquecimento e risco de incêndio.

Por isso, é fundamental verificar a bitola do cabo (em mm²) e o limite de corrente suportado antes de definir o disjuntor.

Exemplo:

• Cabo de 2,5 mm² → disjuntor máximo de 20A
• Cabo de 4 mm² → disjuntor máximo de 25A
• Cabo de 6 mm² → disjuntor máximo de 32A

6. Avalie o ambiente de instalação

A temperatura, a umidade e as condições de ventilação também influenciam no desempenho do disjuntor.

Ambientes quentes, úmidos ou industriais exigem dispositivos com proteção reforçada ou grau de proteção IP adequado.

Dica: em locais expostos, escolha disjuntores e quadros com proteção IP54 ou superior.

7. Consulte as normas técnicas e o projeto elétrico

A escolha final deve sempre seguir o projeto elétrico e as normas da ABNT, garantindo que a instalação esteja dentro dos padrões de segurança exigidos.

O disjuntor ideal é aquele que protege o circuito e os equipamentos sem desarmar desnecessariamente, equilibrando segurança e funcionalidade.

Identificar o disjuntor correto envolve analisar a carga total, o tipo de circuito, a curva de disparo, a bitola dos cabos e o ambiente de instalação. Seguindo essas etapas e as orientações normativas, você garante um sistema seguro, eficiente e duradouro, protegendo tanto as pessoas quanto o patrimônio.

Quando é hora de trocar seu disjuntor

Mesmo com manutenção preventiva, chega um momento em que o disjuntor precisa ser substituído.

Afinal, esse dispositivo é o coração da proteção elétrica, e qualquer falha pode colocar em risco equipamentos, instalações e, principalmente, a segurança das pessoas.

Sinais de que o disjuntor pode estar comprometido

1. Desarmes constantes e sem motivo aparente
   Se o disjuntor está desligando com frequência, mesmo sem sobrecarga ou curto-circuito, pode indicar perda de sensibilidade ou mecanismo interno danificado.
2. Superaquecimento
   Ao tocar o disjuntor, ele não deve estar excessivamente quente. O aquecimento constante pode sinalizar contatos frouxos, envelhecimento do material isolante ou corrente acima da capacidade nominal.
3. Odor de queimado ou ruídos
   Cheiros estranhos, estalos ou chiados vindos do quadro elétrico são indícios claros de fuga de corrente ou curto interno no disjuntor.
4. Marcas de fuligem, escurecimento ou deformação
   O plástico externo do disjuntor deve estar íntegro e sem manchas. Qualquer escurecimento indica aquecimento excessivo, sinal de que o componente está perto do fim da vida útil.
5. Idade do disjuntor
   Assim como outros equipamentos elétricos, o disjuntor sofre desgaste natural com o tempo. Após cerca de 8 a 10 anos de uso contínuo, mesmo funcionando, é recomendável substituí-lo preventivamente.
6. Tecnologia ultrapassada
   Modelos antigos podem não oferecer o mesmo nível de precisão e segurança dos atuais. Substituir por disjuntores modernos, como os da linha WEG ou Schneider, pode aumentar a confiabilidade e a proteção da instalação.

Substituição segura

• Sempre desligue a energia geral antes de mexer no quadro.
• Utilize disjuntores com especificações idênticas ou compatíveis ao original (corrente nominal, curva de disparo, tensão e número de polos).
• Caso haja dúvidas sobre dimensionamento, consulte um eletricista qualificado ou engenheiro elétrico.
• Aproveite o momento da troca para revisar o estado dos cabos e terminais, garantindo que todo o circuito esteja em boas condições.

Trocar o disjuntor na hora certa evita sobrecargas perigosas, curtos-circuitos e até incêndios elétricos. Além disso, garante que a instalação opere dentro dos padrões de segurança exigidos pelas normas técnicas.

O disjuntor é um dos elementos mais importantes da segurança elétrica em residências, comércios e indústrias. É ele quem age em frações de segundo para proteger equipamentos, cabos e pessoas contra curtos-circuitos e sobrecargas.

Escolher o modelo correto, realizar a instalação adequada e manter uma rotina de inspeção são atitudes que garantem eficiência, economia e tranquilidade no dia a dia.

Ao longo deste artigo, vimos como identificar o disjuntor ideal, as diferenças entre os tipos disponíveis, a importância das boas práticas de instalação e os sinais que indicam a necessidade de substituição.

Esses cuidados simples fazem toda a diferença para manter sua instalação elétrica segura, estável e em conformidade com as normas. E lembre-se: a segurança começa na escolha de componentes de qualidade.
